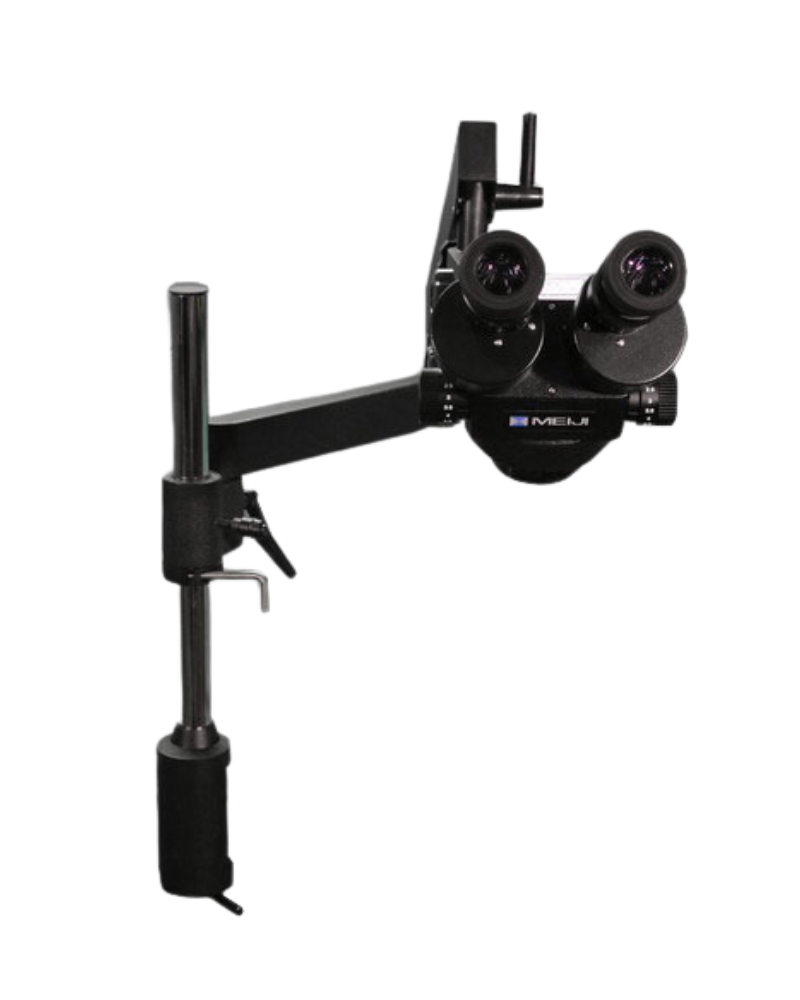

Componentes principais
- Cabeça binocular EMZ-5H/BLACK – A unidade óptica principal que proporciona ampliação por zoom (0,7×–4,5×) e produz uma imagem 3D nítida usando óptica estéreo Greenough.
- Oculares MA522 – Um par de oculares Super Widefield 10× com ponto de visão alto que proporcionam uma visão ampla e nítida.
- Bloco de foco FS/BLACK – Um suporte de foco com cremalheira e pinhão que permite ajustar o foco de forma suave e precisa com controle de foco grosso.

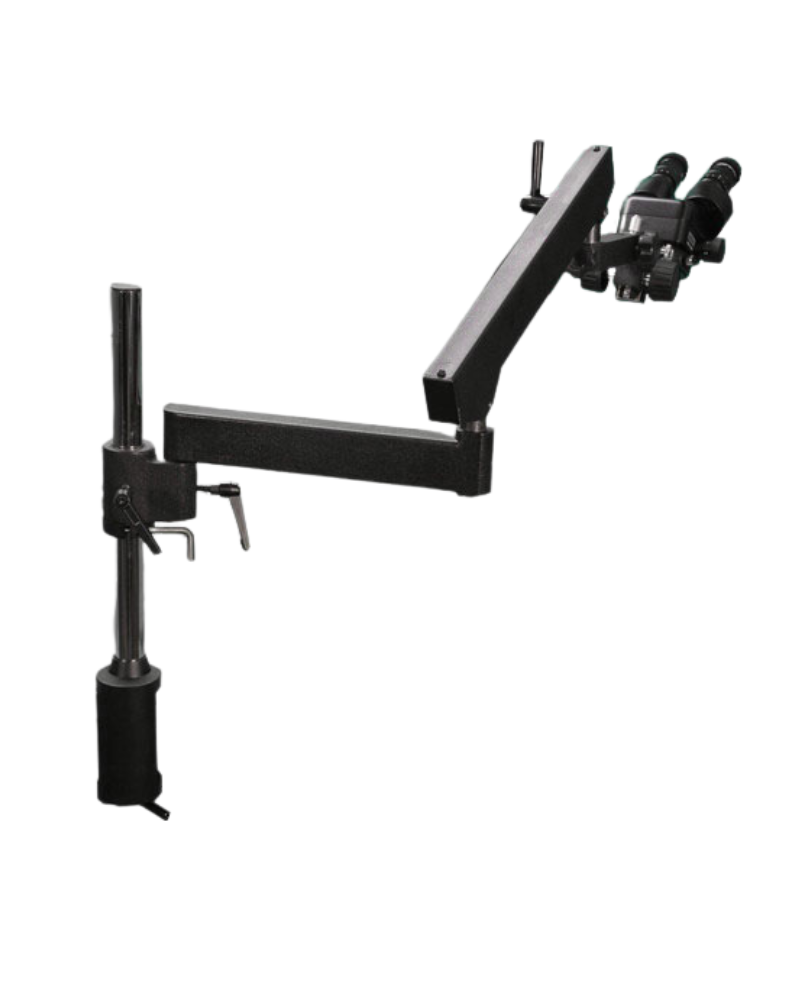

- Suporte FA-3 – Suporte industrial articulado com tripla junta que permite posicionar facilmente a cabeça do microscópio horizontal e verticalmente sobre as amostras, oferecendo flexibilidade sem sacrificar a estabilidade.
Desempenho Óptico
- Faixa de zoom: ampliação total de 7× a 45×
- Distância de trabalho: 93 mm (3,66 pol.)
- Percepção de profundidade estéreo verdadeira (3D)
- Qualidade óptica: Óptica brilhante, nítida e de alta resolução ( Greenough — conhecida por imagens brilhantes, planas e de alto contraste)
O que faz
Um microscópio estereoscópico com zoom é usado para inspecionar de perto objetos pequenos, permitindo ajuste de ampliação e visualização tridimensional. É comumente utilizado em áreas como reparo de eletrônicos para examinar placas de circuito e componentes minúsculos, em biologia para estudar pequenos organismos ou tecidos, na manufatura e controle de qualidade para detectar defeitos em peças, em joalheria e relojoaria para inspecionar pedras preciosas e mecanismos delicados, e em ciência forense para analisar evidências como cabelos ou fibras. Sua capacidade de zoom e percepção de profundidade o tornam útil quando são necessárias observações detalhadas e trabalho preciso em itens pequenos.
EMZ-5H/BLACK: Cabeçote de Microscópio.
O EMZ-5H/BLACK é um novo e aprimorado modelo de ponto de visão alto com alívio ocular de 20,9 mm, projetado para microscopistas e usuários de óculos . Ele foi especialmente projetado para proporcionar maior espaço entre os olhos e o microscópio. Os modelos de ponto de visão alto também utilizam uma ocular com design inovador e lente mais ampla, complementando os modelos de ponto de visão alto (MA522 10X, MA818 15X, MA819 20X). Protetores oculares de borracha opcionais (MA906) também estão disponíveis. O corpo do EMZ-5H/BLACK oferece imagens nítidas e de alto contraste, além de uma excelente faixa de zoom de 6,5:1, que proporciona imagens de altíssima resolução em toda a faixa de zoom. O modelo EMZ-5H/BLACK possui um campo de visão 12,7 mm (½”) maior que o modelo EMZ-5 padrão, ideal para usuários de óculos, mas também compatível com todos. O EMZ-5H/BLACK utiliza óptica Greenough para melhorar a planicidade e o contraste da imagem. Como resultado, as imagens são mais brilhantes e nítidas, mesmo na periferia do campo de visão. Com sua ampla faixa de zoom, o EMZ-5H/BLACK oferece observação de alta resolução em aplicações de precisão em semicondutores, dispositivos médicos e inspeções de rotina. Além de seu design compacto e versatilidade, uma ampla variedade de lentes auxiliares e suportes está disponível para permitir que o usuário personalize a distância de trabalho desejada, adaptando-se a praticamente qualquer aplicação. Adequado para usuários de óculos.
MA522: Ocular
MA522 Super Widefield incluída, ponto de visão alto 10X (em par) (com montagem de retículo de 25 mm) (Compatível apenas com os modelos EMZ-5H, EMZ-5TRH, EMZ-8TRH e EMZ-10H)

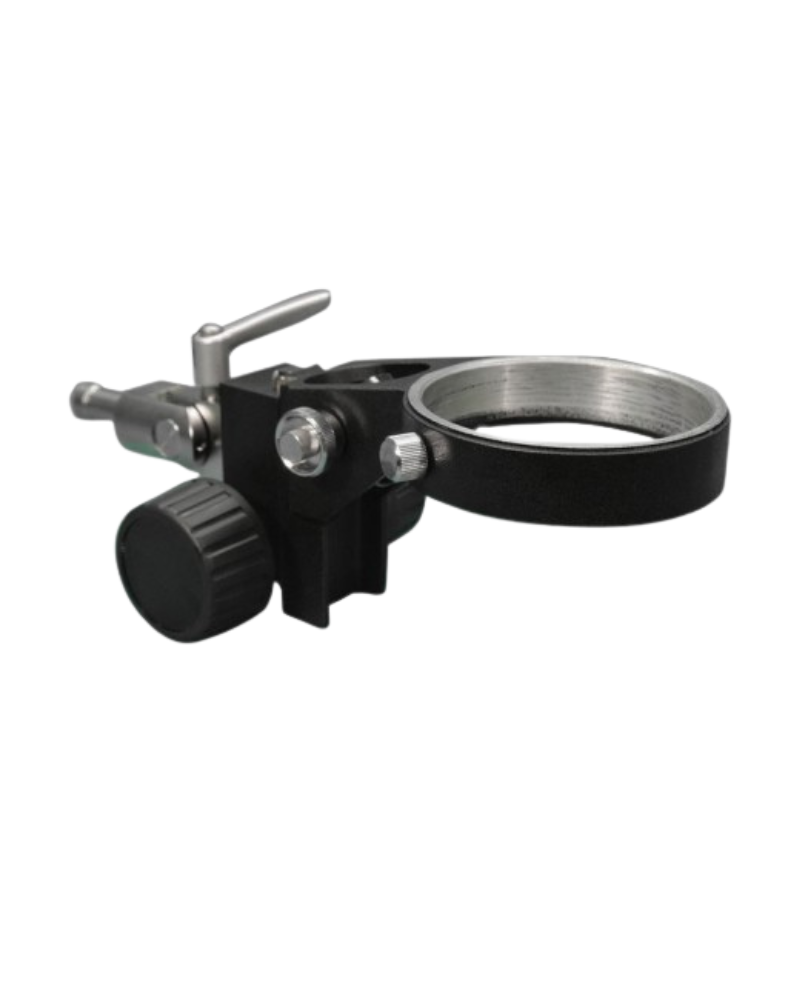

FS/PRETO: Suporte de Foco Grosso
O Suporte/Bloco de Foco Grosso FS/PRETO é um suporte de foco inclinável com uma porta de iluminação ajustável integrada. Possui um sistema de pinhão e cremalheira que permite um foco suave e preciso em um curso de 55 mm. O mecanismo de foco grosso incorpora uma embreagem deslizante e ajuste de tensão.
FA-3: Suporte
O suporte articulado FA-3 da Meiji Techno é um suporte industrial com pino de montagem de 16 mm de diâmetro, pronto para um suporte de foco F e FC inclinável em 180° e rotativo em 360° (opcional) ou um pino de extensão OS-SP20MM de 20 mm (opcional) para bloco de foco F. Ideal para examinar peças industriais e inspecionar itens maiores ou com formatos irregulares, este suporte articulado oferece versatilidade máxima sem sacrificar a estabilidade. Este suporte articulado pesa aproximadamente 9 kg e acompanha uma coluna de aço inoxidável de 387,35 mm (15,25″) de altura e um braço extensível de 939 mm (37″), além de uma braçadeira de mesa que suporta mesas de até 5 cm (2″) de espessura.
EMZ-5H/PRETO: Cabeça de Microscópio
O EMZ-5H/BLACK é um novo e aprimorado modelo de ponto de visão alto com alívio ocular de 20,9 mm, projetado para microscopistas e usuários de óculos. Ele foi especialmente desenvolvido para proporcionar maior espaço entre os olhos e o microscópio. Os modelos de ponto de visão alto também utilizam uma ocular com design inovador e lente mais ampla, complementando os modelos de ponto de visão alto (MA522 10X, MA818 15X, MA819 20X). Protetores oculares de borracha opcionais (MA906) também estão disponíveis.
Corpo: Binóculo, Rotativo 360°, Construção em Liga de Alumínio Fundido
Relação de zoom: 6,5:1
Faixa de zoom: 0,7x – 4,5x
Marcações dos botões de zoom: 0,7, 1, 1,5, 2, 2,5, 3, 3,5, 4, 4,5
Controle de zoom: Duplo, graduado, bilateral
Ampliação: 7x – 45x (oculares 10x)
Lente objetiva: Construção em latão
Campo de visão: 32 mm – 5,1 mm
Distância de trabalho: 93 mm
Inclinação do tubo ocular: 45°
Oculares: Ponto ocular alto 10x (MA522 – Par) (necessárias)
Distância interpupilar: 54 mm – 75 mm
Ajuste dióptrico: Duplo (+/- 5 dioptrias)
Faixa de ampliação estendida: 2,1x – 270x (com lentes e oculares auxiliares)
Distâncias de trabalho estendidas: 34 mm – 251 mm (com lentes e oculares auxiliares)
Lentes auxiliares: 0,3x (252 mm), 0,44x (181 mm), 0,5x (150 mm), 0,75x (97 mm), 1,5x (49 mm) e 2x (34 mm) (opcional)
Montagem: Compatível com suportes de foco de 84,5 mm de diâmetro
Cor: Preto
MA522: Oculares
MA522 – Ocular de Campo Super Amplo com Ponto Visual Alto de 10X (Par)
MA522 Ocular de Campo Amplo e Ponto Visual Alto 10X (para EMZ-5H, EMZ-5TRH, EMZ-8TRH, EMZ-10H, EMZ-13H e EMZ-13TRH)
Ocular de Campo Amplo e Ponto Visual Alto 10X (par) Campo nº 23,0, 30,0 mm de diâmetro externo, com montagem de retículo de 25 mm.
Esta ocular Super Widefield 10X foi projetada para se encaixar em nossos modelos Meiji Techno de ponto de visão alto (EMZ-5H, EMZ-5TRH, EMZ-8TRH, EMZ-10H, EMZ-13H e EMZ-13TRH).

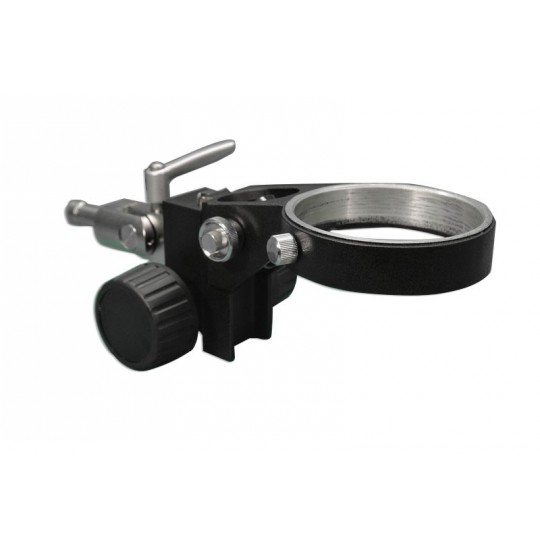

O suporte/bloco de foco grosso FS/BLACK é um suporte de foco inclinável preto com 15,8 mm (pino de 5/8″) de diâmetro. Possui um sistema de pinhão e cremalheira que permite um foco suave e preciso em um curso de 55 mm. O mecanismo de foco grosso incorpora uma embreagem deslizante e ajuste de tensão.
Utiliza um pino de montagem com 15,8 mm (5/8″) de diâmetro e 34,5 mm de comprimento. A abertura de 84,2 mm de diâmetro é compatível com todos os corpos de sistemas estéreo da Série EM.
Os suportes de foco acomodam o corpo do microscópio e contêm o mecanismo que eleva ou abaixa o corpo para focalizar a amostra. Os suportes completos incluem seus próprios suportes de foco. No entanto, para outros tipos de tarefas, pode ser necessário montar o corpo do microscópio em um suporte com braço articulado ou diretamente em uma máquina ou outra superfície. Os suportes de foco abaixo oferecem uma variedade de opções para essas aplicações.
BLOCOS DE FOCO (diâmetro interno de 84,5 mm / foco fino por revolução de 0,2 mm / compatível com adaptador de pino de ligação fêmea de 5/8″)
FS/PRETO: Bloco deslizante de foco grosso inclinável com pino de montagem de 5/8″ de diâmetro para fixar o corpo do aparelho estereoscópico em máquinas ou para aplicações especiais (Cor preta) (Para uso com os suportes S-4300, S-4400, S-1300, S-2300, BAS-3, SAS-3, SAS-4 e SAS-7)

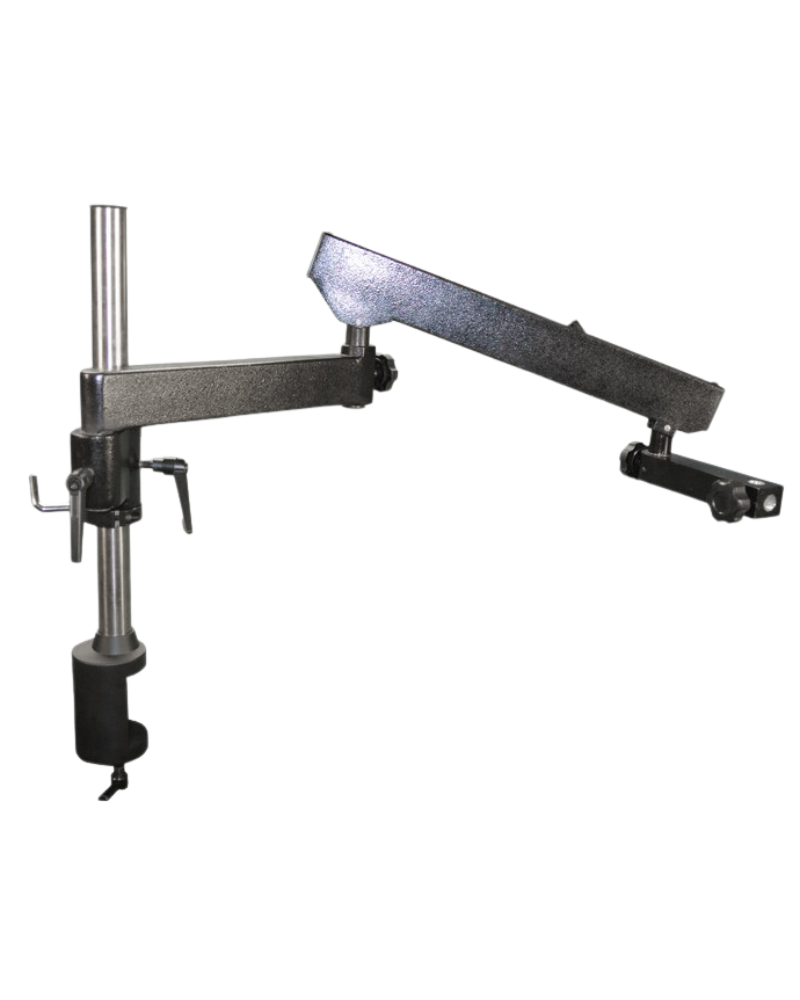

FA-3: Suporte de braço articulado
O suporte articulado Meiji Techno FA-3 é um suporte industrial com pino de montagem de 16 mm de diâmetro, pronto para uso com um suporte de foco F e FC inclinável em 180° e rotativo em 360° (opcional) ou com um pino de extensão OS-SP20MM de 20 mm (opcional) para bloco de foco F. Ideal para examinar peças industriais e inspecionar itens grandes ou com formatos irregulares, este suporte articulado oferece versatilidade máxima sem comprometer a estabilidade. Com peso aproximado de 9 kg, possui uma coluna de aço inoxidável de 387,35 mm de altura e um alcance de 939 mm.
Inclui:
• Suporte articulado com grampo de mesa para exame de grandes áreas de trabalho
• Comprimento de alcance de 939 mm (37″)
• Pilar de aço inoxidável de 387,35 mm (15,25″) de altura •
Diâmetro do poste do pilar de 37 mm (1,5″ )
• Rebaixamento de 20 mm
• O grampo de mesa se adapta a mesas de até 5 cm (2″) de espessura
• Alças de travamento mantêm o suporte articulado na posição
• Design articulado com tripla junta para maior flexibilidade
• Compatível com suporte de foco grosso inclinável F com abertura circular de 84,2 mm de diâmetro (opcional)
• Compatível com suporte de foco grosso e fino inclinável FC com abertura circular de 84,2 mm de diâmetro (opcional)
• Compatível com OS-SP20MM – poste rebaixado de 20 mm para uso com blocos de foco com furo de montagem de 20 mm (opcional)
